MSP430 JTAG za 50 korún

Jednou z výhod MSP430 je jednoduchosť vývojových prostriedkov. Popísaný JTAG adatptér pre MSP430 je toho dôkazom.

Funkcia

Každý MCU radu MSP430, s výnimkou MCU v 20 a 28 vývodových púzdrach, obsahuje štyri riadiace signály pre JTAG: TDI, TDI, TMS, TCK. 20 a 28 vývodové obvody ich zdieľajú spolu s IO pinmi, a ich funkcia sa zapína privedením H úrovne na pin TEST.

Popisovaný JTAG adaptér implementuje všetkých päť signálov.

Základné vlastnosti JTAG adaptéra:

  • Pripojenie cez paralelný port
  • Napájanie výlučne z ladenej aplikácie
  • Optimalizované pre 3,3V

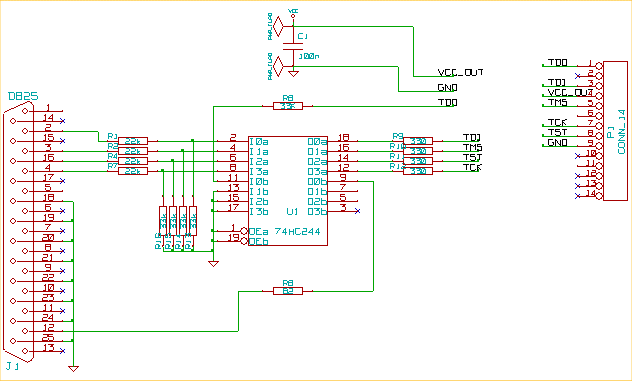

Zapojenie

Základom je oddeľovač zbernice 74HC244. Maximálne výstupné napätie je dané napájacím napätím, ktoré sa preberá z vyvíjanej aplikácie. Prispôsobenie vstupov z TTL úrovne je realizované odporovými deličmi.

Mechanická konštrukcia

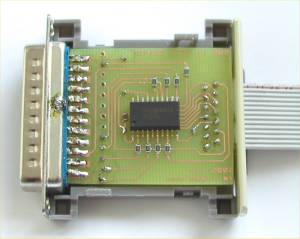

DPS je v zásade navrhnutá ako jednostranná, s dvomi drôtovými prepojkami.

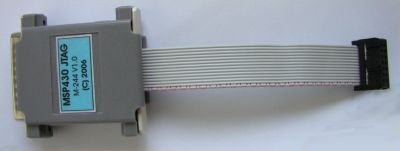

Celé zariadenie je navrhnuté tak, aby sa zmestilo do krabičky na redukciu Canon 25/25. 25-pinový konektor Canon je „káblového typu“ a DPS je zastrčená medzi jeho pinmi. Prepojenie kontaktov konektora na strane DPS bez medi je realizované krátkymi prepojkami.


Podklady si môžete stiahnuť tu.
