Tlačiareň HP Deskjet 3820

Najväčší nepodarok, aký kedy HP vyprodukovalo: hlučná, nepresná, prapodivne sa chovajúca po zapnutí. Jedna neprežila prenesenie z izby do izby, druhá neprežila prevoz z jedného konca mesta na druhý. Takže pod nôž s nimi.

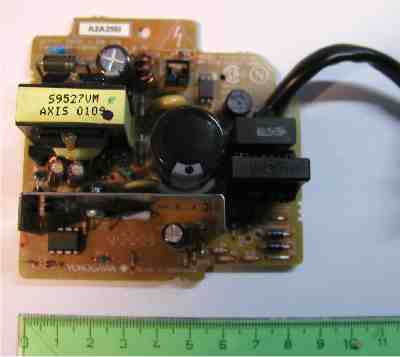

Napájací zdroj

Napájací zdroj je malý, pekný, spínaný. Na výstupe dáva 18V, 1.3A (23W). Výstup je vyvedený na maličkom konektore hore uprostred (pod bleskom).



Motory

Tieto tlačiarne neobsahujú krokové motory. Obsahujú dva jednoduché DC motory.
Motor pre posun hlavy je 18V DC motor Mitsumi M28N-2. Datasheet nájdete tu.
Motor pre posun papiera sa mi nepodarilo identifikovať. Pravdepodobne to bude tiež 18V DC motor. Ak niečo zistím, tak to doplním.

Polovodiče

Tlačiareň obsahuje zväčša zákaznícke obvody. Avšak nájdu sa v nej aj použiteľné poklady, ako napríklad pamäte, prípadne transily (ak sa niekomu podarí nájsť datasheet).

ESDA6V1FU6 Integrovaná n-tica transilov
24C04 4kbit I2C serial EEPROM 256 x 8 x 2
K4S161622D 16MB SDRAM 512k x 15 x 2, 125MHz
MX29L1611MC-12 Flash PROM 16Mbitk 2M x 8 alebo 1M x 16
