Tlačiareň LX-1050

Podarilo sa mi získať starú ihličkovú tlačiareň Epson LX-1050 – na súčiastky. Takže sa pozrime, aké poklady ukrýva.

Napájací zdroj

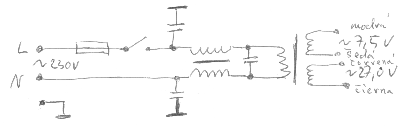

Napájací zdroj je klasický, s veľkým transformátorom. Transformátor, poistka a filter sú osadené na samostatnej doštičke. Zdroj má dve nezávislé sekundárne vinutia, cca 7.5V SS a 27V SS. Primárne vinutie transformátora má odbočku, zmenou zapojenia by sa mohol použiť na 110V alebo zdvojnásobiť napätie na sekundári. A tu je zapojenie:

Krokové motory

Najužitočnejšou trofejou sú krokové motory. V LX-1050 sa nachádzajú dva motory – EM-142 pre posun hlavy a EM-141 pre posun papiera

Parametre motorov sa mi nepodarilo zistiť, uvedené údaje pochádzajú zo servisnej doumentácie. Avšak určitú predstavu nám dajú.

Parametre EM-141

Počet fáz 2
Počet pólov 48
Riadiace napätie 24V
Odpor vinutia 40 Ohm
Krokový prúd 0.3A, max. 1.1A
Pridâžací prúd 0.06A
Frekvencia 480PPS

Parametre EM-142

Počet fáz 2
Počet pólov 48
Riadiace napätie 24V
Odpor vinutia 11 Ohm
Krokový prúd 0.3-0.4A
Pridâžací prúd 0.09A
Frekvencia ???

A ešte zapojenie konektoru na motoroch (čelný pohľad):

  • 1 – A+
  • 2 – B+
  • 3 – Common A
  • 4 – Common B
  • 5 – A-
  • 6 – B-

Polovodiče

Tlačiareň pochádza z doby kamennej (približne), takže žiadne super moderné komponenty v nej nenájdeme. Ale to neznamená, že by sa v nej nenašli užitočné veci:

2SD1843 Darlington tranzistory s ochrannými diódami
D3SBA10 Mostíkový usmerňovač, 4A
93C06 CMOS EEPROM 16 x 16
HY6264-10 SRAM 8k x 8
D7810 8-bitová MCU (NEC)
SMA7029M Riadiaci obvod pre krokové motory
