Pozrime sa, čo nám priniesla pitva tlačiarne Epson LX-300

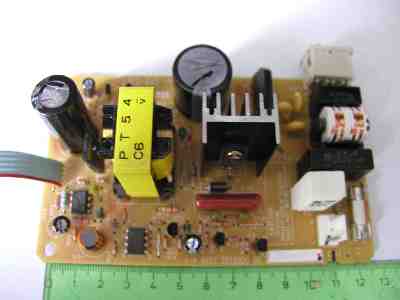

Napájací zdroj
Napájací zdroj je spínaný, výstupné napätia sú 9V a 35V. Výstup je na plochom vodiči vľavo.
Zapojenie: (červený pásik je vývod č. 1):
- 1 a 2 – +35V (galvanicky spojené)
- 3 a 4 – GND (galvanicky spojené)
- 5 – +9V
Krokové motory
V tejto tlačiarni máme šťastie – nachádzajú sa tu tri motory – EM-210 pre posuv hlavy, EM-211 pre posuv papiera a EM-203 pre prepínanie farieb na páske.
Parametre EM-210
| Počet fáz | 2 |
| Počet pólov | 48 |
| Riadiace napätie | 31.5V-35.5V |
| Odpor vinutia | 180 Ohm |
| Krokový prúd | |
| Pridâžací prúd | |
| Frekvencia | 1980PPS |
Parametre EM-211
| Počet fáz | 2 |
| Počet pólov | 48 |
| Riadiace napätie | 31.5V-38.5V |
| Odpor vinutia | 56 Ohm |
| Krokový prúd | |
| Pridâžací prúd | |
| Frekvencia | do 1300PPS |
Parametre EM-203
| Počet fáz | 2 |
| Počet pólov | 48 |
| Riadiace napätie | 35V |
| Odpor vinutia | 150 Ohm |
| Krokový prúd | |
| Pridâžací prúd | |
| Frekvencia | 500PPS |
A ešte zapojenie konektoru na motoroch: k motorom sú napevno pripojené kábliky s farebným kódovaním:
- oranžová – A+
- biela – B+
- hnedá – Common A, Common B alebo Common A+B
- modrá – A-
- červená – B-
Polovodiče
Stará tlačiareň, staré súčiastky. Možno na niečo budú dobré.
| 2SC5060 | Darlington tranzistory s ochrannými diódami |  |
| uPA1428A | Pole darlington tranzistorov s ochrannými diódami | |
| ADM232LJR | Riadiaci obvod RS-232 | |
| M51955,6 | Resetovacie obvody | |
| 93C46 | EEPROM 128 x 8 alebo 64 x 16 | |
| SMA7029M | Riadiaci obvod pre krokové motory | |
