Rigol 1052E a 100MHz

Rigol 1052E je pomerne známy digitálny osciloskop nižšej cenovej kategórie. Popularitu si získal najmä tým, že sa dal softvérovo povýšiť na 100MHz model Rigol 1102E. Procedúra to bola riskantná, nie každý ju bol ochotný podstúpiť.


Ubehol nejaký čas a situácia sa trochu zmenila. Ona sa zmenila pomerne dávno, avšak informácie sú roztrúsené po rôznych fórach a je pomerne ťažké dobrať sa aktuálnych informácií.

Pôvodná procedúra vyžadovala špecifickú – pomerne starú – verziu firmvéru 02.02 SP2. Úprava pozostávala z editovania súboru s firmvérom, downgrade firmvéru na uvedenú verziu a modifikácie údajov cez RS232. Procedúra to bola komplikovaná a nebezpečná.

Situácia sa zlepšila v polovici roku 2013. keď sa na stránkach www.eevblog.com objavila modifikovaná verzia firmvéru verzie 04.01 – DS1000EUpdate.00.04.01.00.02.zip. K tejto verzii je k dispozícii aj neupravená verzia z (na tej istej stránke) – FirmwareupdateDS1052e.zip. Túto budeme potrebovať ak budeme chcieť nahrať nemodifikovaný firmvér z dôvodu záručnej opravy.

O rok neskôr sa na stránkach www.mikrocontroller.net objavila podobne modifikovaná verzia 04.01 SP7 – DS1000EUpdate_00.04.01.07.00_100MHz.zip. K tejto verzii je takisto k dispozícii neupravený firmvér na tejže stránke 00.04.01.07.00.RGL.

Všetky verzie sú k dispozícii na stiahnutie na konci článku.

Upgrade na obe vyššie uvedené verzie je štandardná procedúra:

  • nahrajte súbor s koncovkou RGL na USB kľúč
  • po vložení USB kľúča potvrďte upgrade firmvéru
  • po ukončené upgrade treba osciloskop vypnúť a zapnúť

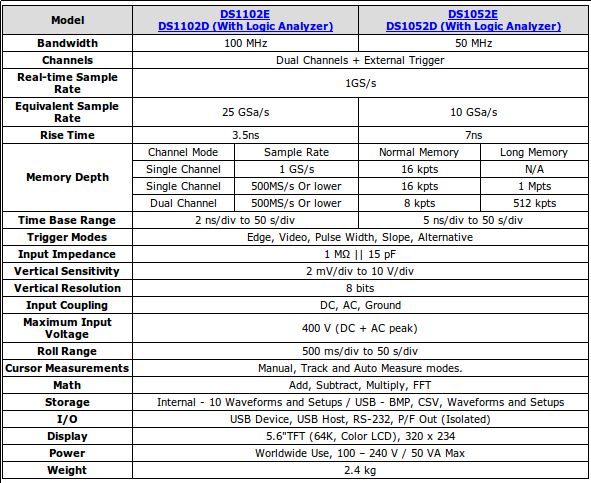

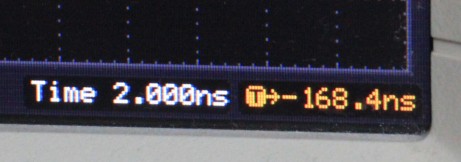

Po úspešnom upgrade sa na prvý pohľad nemení nič – osciloskop sa stále hlási ako 1052E. Indikáciou úspešného upgrade je zmena v časovej základni: je možné nastaviť 2ns/delik, čo je – podľa špecifikácie – vlastnosť 100MHz verzie 1102E.

rigols

rigol1

To, či nahratie upraveného firmware urobí z 50MHz osciloskopu plnohodnotný 1000MHz model nemám v súčasnosti možnosť overiť vhodným meraním. Odozvy v internetových diskuziách sa líšia – niekto hovorí že všetko funguje ako má, iní tvrdia že šírka pásma ostáva nezmenená. Asi treba odskúšať, nič horšie ako že získame 50MHz osciloskop s časovou základňou 2ns/dielik sa nám stať nemôže.

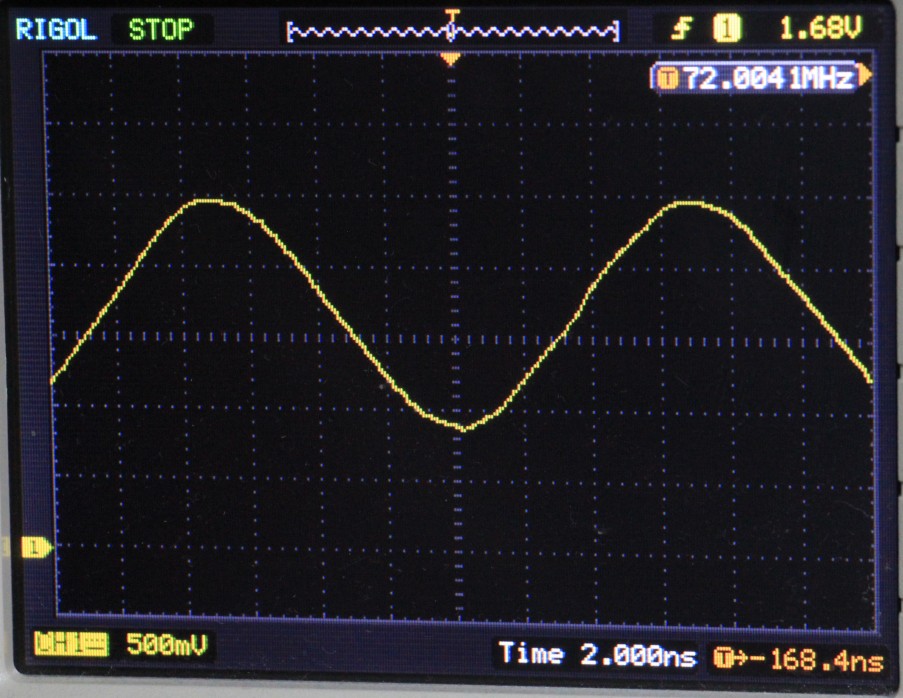

Na nasledujúcom obrázku je priebeh 72MHz signálu – keďže nič lepšie nemáme, použili sme hodiny privedené na pin MCO procesora STM32F103. Priebeh signálu je podobný ako u 50MHz verzie, akurát amplitúda sa líši: u 50MHz verzie firmvéru sa pohybovala okolo 1V. To by naznačovalo zväčšenie šírky pásma. Samozrejme, seriózne závery sa robiť nedajú – vôbec netušíme, ako vlastne vyzerá signál, ktorý meriame.

rigol

A tu sú súbory s firmware na stiahnutie: Rigol_DS1000E_FW_00.04.01
