Tlačiareň MT-81

Najjednoduchšia tlačiareň z počiatku 90-tych rokov. Ako tlačiareň nie je veľmi použiteľná, snáď sa z nej podarí extrahovať niečo užitočné.

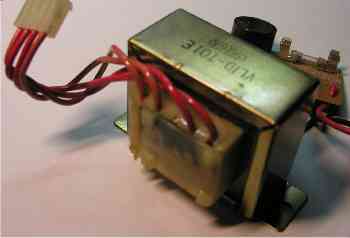

Napájací zdroj

Napájací zdroj nie je konštruovaný ako samostatný modul, takže zaujímavý je iba transformátor. Má dve galvanicky oddelené vinutia – 9.5 V SS (červené vodiče) a 23.5 V SS (oranžové vodiče)

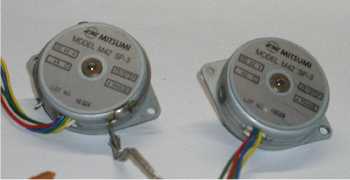

Krokové motory

Na krokových motoroch v tejto tlačiarni motoroch je pôvabné to, že základné parametre sú na nich uvedené. Ide o motory s označením MITSUMI M42 SP-3. Aj keď stránky firmy MITSUMI poskytujú datasheety pre svoje motorčeky, tieto sú tak staré, že tam uvedené nie sú.

Parametre motora pre posuv papiera

Počet fáz 2
Počet pólov 48
Riadiace napätie 22V
Odpor vinutia 40 Ohm

Parametre motora pre posuv hlavy

Počet fáz 2
Počet pólov 48
Riadiace napätie 22V
Odpor vinutia 45 Ohm

A ešte zapojenie konektoru na motoroch: k motorom sú napevno pripojené kábliky s farebným kódovaním:

  • červená – A+
  • modrá – B+
  • biela – A-
  • žltá – B-
  • zelená (2x)- Common A a Common B

Polovodiče

Bohužiaľ, v tejto tlačiarni nenájdeme veľa použiteľného

STA401A Štvorica darlington tranzistorov s ochrannými diódami
uPD4364CX-10LL Static RAM 8192×8
uPD7810HG 8-bitový mikrokontrolér
